Описание

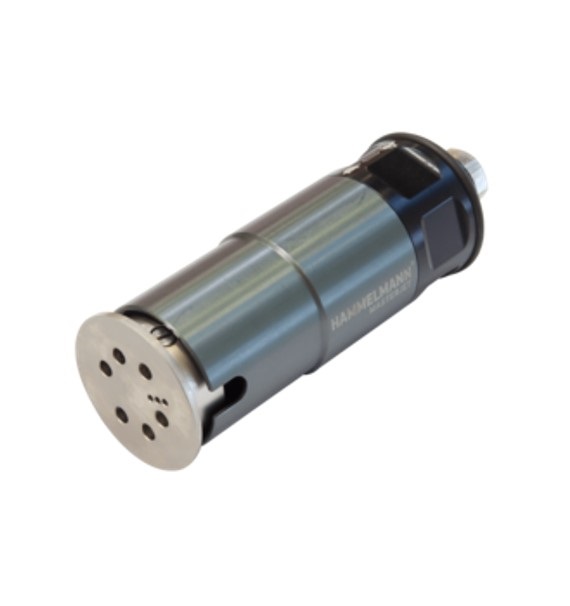

РОТОРНАЯ ФОРСУНКА MASTERJET
Критерии выбора и описание.
Номинально, как и для любой форсунки, основных критериев выбора два:
- давление;
- расход.
Однако, на практике всё несколько шире.
__________________________________________________
1. Количество сопел (количество струй) и воздействие на поверхность.
Роторные форсунки преобразуют эффективность одинарного сопла (одинарной струи) в производительность на большей площади. Это происходит за счет вращения роторной головки форсунки, с установленными в головке соплами.
Воздействие на поверхность определяется двумя факторами:
1) Чем больше таких сопел (больше струй воды), тем меньше энергии передаёт каждая струя, и тем больше энергия нагнетаемой воды рассеивается по площади. Соответственно работа с поверхностью происходит более бережно.
В свою очередь, при прочих равных условиях, чем меньше сопел, тем больше энергии передаёт каждая из струй жидкости на обрабатываемую поверхность. Соответственно воздействие более агрессивное.
2) Помимо количества сопел, уровень воздействия регулируется за счёт скорости вращения головки форсунки. Чем быстрее вращается головка с установленными в ней соплами, тем меньшее время каждая струя воздействует на поверхность. Соответственно, воздействие получается менее агрессивное.
И наоборот - чем медленнее скорость вращения, тем дольше воздействие каждой струи на поверхность. Обработка поверхности получается более агрессивная.
Все RD MASTERJET для работы с водоструйными пистолетами имеют 3 варианта скорости вращения: "быстрая скорость вращения", "средняя скорость вращения", и "медленная скорость вращения". Скорость гасится за счёт встроенного вихретокового тормоза. Регулировка осуществляется просто сдвигом защитного кожуха вдоль оси форсунки. По данному критерию, все форсунки RD MASTERJET для работы с водоструйными пистолетами одинаковы.
Но при этом RD MASTERJET для работы с водоструйными пистолетами имеют разные варианты количества сопел.
MASTERJET с отверстиями под 6 сопел имеет возможность обработки поверхности от достаточно агрессивной, до мало агрессивной.
В данной версии возможно использовать либо все 6 сопел, либо только 3 сопла (в остальные отверстия устанавливаются заглушки).
__________________________________________________
2. Давление.
RD MASTERJET для работы с водоструйными пистолетами имеют 2 основных диапазона рабочих давлений.
а) до 3200 бар
б) до 1800 бар
также есть отдельные версии до 1000 бар, однако они есть не во всех вариациях форсунок.
__________________________________________________
3. Расход и усилие отдачи.
Каждая из форсунок рассчитана на определённое количество жидкости, которое она может пропустить через себя. Обычно это сопоставляется с давлением:
- форсунки до 1800 бар рассчитаны на расход примерно до 60 л/мин;
- форсунки до 3200 бар рассчитаны на расход примерно до 50 л/мин.
Это общая пропускная способность всей форсунки.
Однако, при одинаковом давлении, чем больше расход, тем больше сила отдачи. Соответственно меняется и нагрузка на механизмы.
Кроме того, сопла в форсунке стоят под небольшим углом к рабочей поверхности, чтобы раскручивать головку форсунки за счёт реактивной силы. Если реактивная сила будет небольшой, нужен больший угол установки сопла. И наоборот, если реактивная сила большая, то угол должен быть малым. Но в форсунках угол не меняется. Поэтому есть несколько вариантов форсунок, рассчитанные на разные усилия отдачи и расходы. В Hammelmann принята следующая градация классов производительности (PC = Performance class):
PC1 = усилие отдачи 90-130 Ньютонов (иногда ниже 90)
PC2 = усилие отдачи 130-180 Ньютонов
PC3 = усилие отдачи 180-250 Ньютонов (предел для нормальной работы человека с обычным водоструйным пистолетом)
PC4 = усилие отдачи 250-300 Ньютонов
PC5 = усилие отдачи 300-350 Ньютонов
Каждая форсунка соответствует своему варианту усилия отдачи. Она обязательно подбирается исходя из этого критерия. И также этот критерий неразрывно связан с теми соплами (конкретными отверстиями в соплах), которые будут использоваться в форсунке.
__________________________________________________
4. Прочие конструктивные особенности.
В зависимости от применяемого держака (пистолеты и иные удерживающие устройства) может потребоваться разная присоединительная резьба. Основных вариантов два:
M14 x 1.5 LH
9/16" UNF LH
О прочих вариантах спрашивайте.
Также имеются защитные кожухи, и различные переходники и комплекты запчастей.
__________________________________________________
Варианты форсунок:
PC1_до 3200 бар_8-16л/мин_M14x1,5LH - 00.00786.0327
PC1_до 3200 бар_8-16л/мин_9/16"UNF-LH - 00.00786.0332
PC2_до 1800 бар_15-36л/мин_M14x1,5LH - 00.00786.0314
PC2_до 1800 бар_15-36л/мин_9/16"UNF-LH - 00.00786.0315
PC2_до 3200 бар_10-20л/мин_M14x1,5LH - 00.00786.0304
PC2_до 3200 бар_10-20л/мин_9/16"UNF-LH - 00.00786.0305
PC3_до 1800 бар_18-49л/мин_M14x1,5LH - 00.00786.0312
PC3_до 1800 бар_18-49л/мин_9/16"UNF-LH - 00.00786.0313
PC3_до 3200 бар_14-27л/мин_M14x1,5LH - 00.00786.0302
PC3_до 3200 бар_14-27л/мин_9/16"UNF-LH - 00.00786.0303
* Для подбора сопел к форсункам см. таблицы в приложенном файле
Критерии выбора и описание.
Номинально, как и для любой форсунки, основных критериев выбора два:
- давление;
- расход.
Однако, на практике всё несколько шире.
__________________________________________________
1. Количество сопел (количество струй) и воздействие на поверхность.
Роторные форсунки преобразуют эффективность одинарного сопла (одинарной струи) в производительность на большей площади. Это происходит за счет вращения роторной головки форсунки, с установленными в головке соплами.
Воздействие на поверхность определяется двумя факторами:
1) Чем больше таких сопел (больше струй воды), тем меньше энергии передаёт каждая струя, и тем больше энергия нагнетаемой воды рассеивается по площади. Соответственно работа с поверхностью происходит более бережно.
В свою очередь, при прочих равных условиях, чем меньше сопел, тем больше энергии передаёт каждая из струй жидкости на обрабатываемую поверхность. Соответственно воздействие более агрессивное.
2) Помимо количества сопел, уровень воздействия регулируется за счёт скорости вращения головки форсунки. Чем быстрее вращается головка с установленными в ней соплами, тем меньшее время каждая струя воздействует на поверхность. Соответственно, воздействие получается менее агрессивное.
И наоборот - чем медленнее скорость вращения, тем дольше воздействие каждой струи на поверхность. Обработка поверхности получается более агрессивная.
Все RD MASTERJET для работы с водоструйными пистолетами имеют 3 варианта скорости вращения: "быстрая скорость вращения", "средняя скорость вращения", и "медленная скорость вращения". Скорость гасится за счёт встроенного вихретокового тормоза. Регулировка осуществляется просто сдвигом защитного кожуха вдоль оси форсунки. По данному критерию, все форсунки RD MASTERJET для работы с водоструйными пистолетами одинаковы.
Но при этом RD MASTERJET для работы с водоструйными пистолетами имеют разные варианты количества сопел.
MASTERJET с отверстиями под 6 сопел имеет возможность обработки поверхности от достаточно агрессивной, до мало агрессивной.
В данной версии возможно использовать либо все 6 сопел, либо только 3 сопла (в остальные отверстия устанавливаются заглушки).
__________________________________________________
2. Давление.
RD MASTERJET для работы с водоструйными пистолетами имеют 2 основных диапазона рабочих давлений.
а) до 3200 бар
б) до 1800 бар
также есть отдельные версии до 1000 бар, однако они есть не во всех вариациях форсунок.
__________________________________________________
3. Расход и усилие отдачи.
Каждая из форсунок рассчитана на определённое количество жидкости, которое она может пропустить через себя. Обычно это сопоставляется с давлением:
- форсунки до 1800 бар рассчитаны на расход примерно до 60 л/мин;
- форсунки до 3200 бар рассчитаны на расход примерно до 50 л/мин.
Это общая пропускная способность всей форсунки.
Однако, при одинаковом давлении, чем больше расход, тем больше сила отдачи. Соответственно меняется и нагрузка на механизмы.
Кроме того, сопла в форсунке стоят под небольшим углом к рабочей поверхности, чтобы раскручивать головку форсунки за счёт реактивной силы. Если реактивная сила будет небольшой, нужен больший угол установки сопла. И наоборот, если реактивная сила большая, то угол должен быть малым. Но в форсунках угол не меняется. Поэтому есть несколько вариантов форсунок, рассчитанные на разные усилия отдачи и расходы. В Hammelmann принята следующая градация классов производительности (PC = Performance class):
PC1 = усилие отдачи 90-130 Ньютонов (иногда ниже 90)
PC2 = усилие отдачи 130-180 Ньютонов
PC3 = усилие отдачи 180-250 Ньютонов (предел для нормальной работы человека с обычным водоструйным пистолетом)
PC4 = усилие отдачи 250-300 Ньютонов
PC5 = усилие отдачи 300-350 Ньютонов
Каждая форсунка соответствует своему варианту усилия отдачи. Она обязательно подбирается исходя из этого критерия. И также этот критерий неразрывно связан с теми соплами (конкретными отверстиями в соплах), которые будут использоваться в форсунке.
__________________________________________________
4. Прочие конструктивные особенности.
В зависимости от применяемого держака (пистолеты и иные удерживающие устройства) может потребоваться разная присоединительная резьба. Основных вариантов два:
M14 x 1.5 LH
9/16" UNF LH
О прочих вариантах спрашивайте.
Также имеются защитные кожухи, и различные переходники и комплекты запчастей.
__________________________________________________
Варианты форсунок:
PC1_до 3200 бар_8-16л/мин_M14x1,5LH - 00.00786.0327
PC1_до 3200 бар_8-16л/мин_9/16"UNF-LH - 00.00786.0332
PC2_до 1800 бар_15-36л/мин_M14x1,5LH - 00.00786.0314
PC2_до 1800 бар_15-36л/мин_9/16"UNF-LH - 00.00786.0315
PC2_до 3200 бар_10-20л/мин_M14x1,5LH - 00.00786.0304
PC2_до 3200 бар_10-20л/мин_9/16"UNF-LH - 00.00786.0305
PC3_до 1800 бар_18-49л/мин_M14x1,5LH - 00.00786.0312
PC3_до 1800 бар_18-49л/мин_9/16"UNF-LH - 00.00786.0313
PC3_до 3200 бар_14-27л/мин_M14x1,5LH - 00.00786.0302
PC3_до 3200 бар_14-27л/мин_9/16"UNF-LH - 00.00786.0303
* Для подбора сопел к форсункам см. таблицы в приложенном файле
